再遊那瑪夏與南化水庫

時隔約一年，又來到了高雄那瑪夏。也多拍了幾張照片給各位能做對比。對之前文章有興趣的可以參考那瑪夏、龍崎、南科行隨筆(2)-曾文越域引水計畫、小林村

今年慶幸的是春天雨量不少，讓水情沒那麼嚴峻，但有可能颱風太少一切還是很吃緊。只能說退燒了，大家就不擔心了，但問題的隱憂還是在，再沒有更多準備的情況下只能過一日算一日啦～

台南高雄屏東主要水庫供應網曾文、南化以及其他大小水庫組成供水網路。

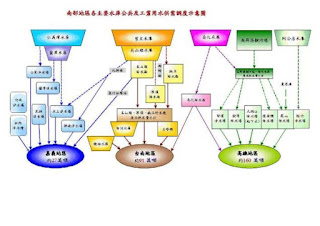

南部地區主要水庫與供水(1)

一年前照片

一年前的照片

今年的照片

一年前照片

今年的照片

一年前照片

今年的照片

草多了些，更多了分滄桑。許多工程一波三折，只能說無奈啊～但是這邊沒辦法繼續，別的水庫還是要維護，下面就來介紹一下南化水庫。

南化水庫位於台南市南化區，曾文溪的支流後堀溪上，但後堀溪本身水流不足，是故在甲仙有甲仙攔河堰引旗山溪豐水期溪水越域引水。

甲仙攔河堰(去年拍的，沒拍的很好....)

南化水庫紀念碑

土石壩構成的大壩

壩頂

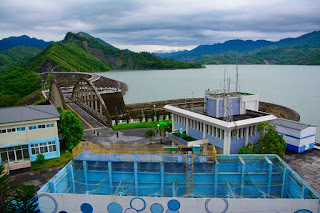

南化水庫蓄水區(一年前的照片)

溢洪道、閘閥室以及通過的隧道

南化水庫壩區平面配置圖

大壩剖面

在2009年莫拉克風災時，南化水庫也是大量的淤積。目前有效蓄水容量約為1億立方公尺(民國98年11月實測)，已減為原先設計容量之63%(2)。所以解決淤積是個重要的事！怎麼解決淤積呢？有最愚公移山的方法，透過一卡車一卡車慢慢載，但務實的方法是避免水庫蓄濁排清，透過透過異重流排砂的方式以蓄清排濁，所以設置防淤隧道等相關工程。再未來可能透過設置南化第二水庫，讓水庫能夠串連運用。

防淤隧道

防淤隧道側面

施工橫坑

有關異重流的介紹大概如下，渾水含砂量愈大、流速愈小、水深愈大愈有機會形成異重流。 只要適當的設置排洪道就又辦法排出渾水且洩洪。

異重流的形成機制(3)

異重流、渾水潭排砂的方式(3)

有興趣的話可以觀看以下影片來了解這個工程的工法與機制

以上就次這次的介紹啦～希望之後有機會介紹曾文水庫以及其防淤工程，其工程有首創的象鼻隧道，可是台灣工程上的大亮點呢！南化水庫跟電力有什麼關係呢？雖然沒有發電廠，不過南化水庫未來有可能設置抽蓄電廠，以解決再生能源不穩定的事情(4)，不過現階段台灣電力供應不足，解方莊周貸粟不禁令人膽顫心驚啊～

曾文越域引水，跨楠梓仙溪工程：23.212337, 120.689212 台29路上，整建過後路況好走～那瑪夏地區產水蜜桃等，並且春夏之際能賞螢～



南化水庫：23.086230, 120.540477  位於南橫旁，南橫此段路況好走，要來這可以順道去玉井吃個芒果、甲仙吃個芋頭。走台3線澐密戰備道路經嘉147、南179路況不佳。



參考資料
1：〈主要供水系統說明〉，http://www.wrasb.gov.tw/CustomPage/WaterDispatch.aspx?no=21&pno=2
2：〈南化水庫防淤隧道工程計畫〉， http://www.wrasb.gov.tw/business/business01_detail.aspx?ShowNo=117&no2=105&no3=43&wid=126
3：鍾文祥，〈水庫排砂相關用語〉，《水利土木科技資訊季刊》，54 期，http://www.sinotecf.org.tw/54-3.pdf
4： 賴佑維、陳燕珩、陳芃、陳世宗、黃文博，〈重啟抽蓄電廠 地方首長樂觀其成〉，http://www.chinatimes.com/newspapers/20160619000285-260102
