台中火力電廠、谷關電廠、青山電廠(2)-谷關電廠

谷關電廠位於台8線旁,總共有217.8MW的裝置容量。
這電廠一開始是民國40年代使用美援的建設之一,整個系列的大甲溪電廠例如德基、青山、天輪等,都有美援的背景在內。事實上,國民政府來台早期的建設,基本上跟美國多半有些關係(石門水庫、中橫啦、西螺大橋...不過與主題無關,就先不多說了)

到現在為止,整個大甲溪的發電廠大概如下1
大甲溪發電廠電力系統圖


光大甲溪沿線就佔了全台灣慣常水利容量的55%,一噸水從德基水庫放下來,經沿線的電廠能夠發2.09度電,是台灣寶貴的自產能源!最後這些水經由石岡壩進入豐原淨水廠或農業渠道,變為農工商業民生用水。


這次所要介紹的谷關分廠,經歷了921,72水災一系列的災難,導致水路將尾水出口堵塞。更造成溪水往廠房內灌入。下圖是一開始是原先921前的谷關壩與進水口,在921後中橫上下線(也就是台8線與台8甲線)皆斷,雖然台8線有短暫修復,但在通車前因為敏都利颱風,整個再次斷掉。

整個谷關分廠的重建,必須解決淤高的河床,以及尋找不會淹水的地方做開關場以及入口,解決方案是尋找地質穩定的地方重新做尾水隧道的出口,並且廠房入口以及開關場移至較高的平台,那麼勢必得利用隧道來克服了!

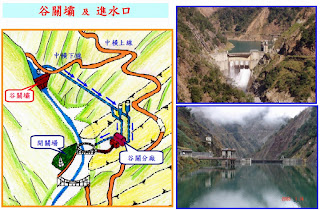

舊有谷關分廠設施與照片 2
921~72水災谷關分廠尾水出口狀況 3
谷關分場地下廠房淹廠示意圖及災害說明 4

從下圖可以看到整個工程的施工方向與方式,利用舊有的尾水隧道做延伸,另將開關場與入口從原先較低的地方移至高處,當然圖上看不出來內部設施發生什麼事,但內部設施也整個大更新喔!

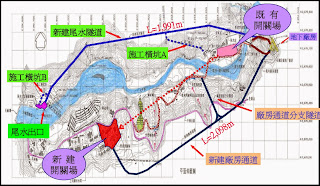

谷關分廠復建工程佈置圖 5

上面稍稍的介紹了谷關分廠的施工方式以及重建原因,下面將帶大家看廠房內部的照片
廠房通道外的微波通信塔,塔前為同行之友人 6

谷關分廠的廠房通道入口 7

從廠房通道下去地下廠房的路 8
廠房通道間的岔路,也就是復建工程佈置圖中的分支隧道
圖中的人為同行的朋友
9
廠房通道中161kV的輸電線,共四組,分別是四部機組的輸電線


進到廠房內後可以看到四部發電機,谷關分廠是4部豎軸法蘭西斯式水輪機(之後會寫各型水輪機的介紹)
從1號機拍整個地下廠房

水頭高度、尾水通道的長度都會影響水輪機效率,這也是廠房重建時最後也將機組換掉的原因。從下面的數據來看,我們以99年人日均用水量是271公升也就是0.27立方公尺,一年就是98.55立方公尺,在這台水輪機滿載的情況下,3秒鐘流過的就是你一年用的水啦。而整個谷關分廠又有四台。在通通滿載下不到一秒就流過你一年的用水量啦。

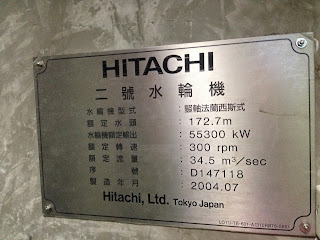

2號水輪機的相關數據

2號機,上面的亮光表示此機組正在發電
機組下面,水輪機的部位。通道狹小無法拍全景。 10

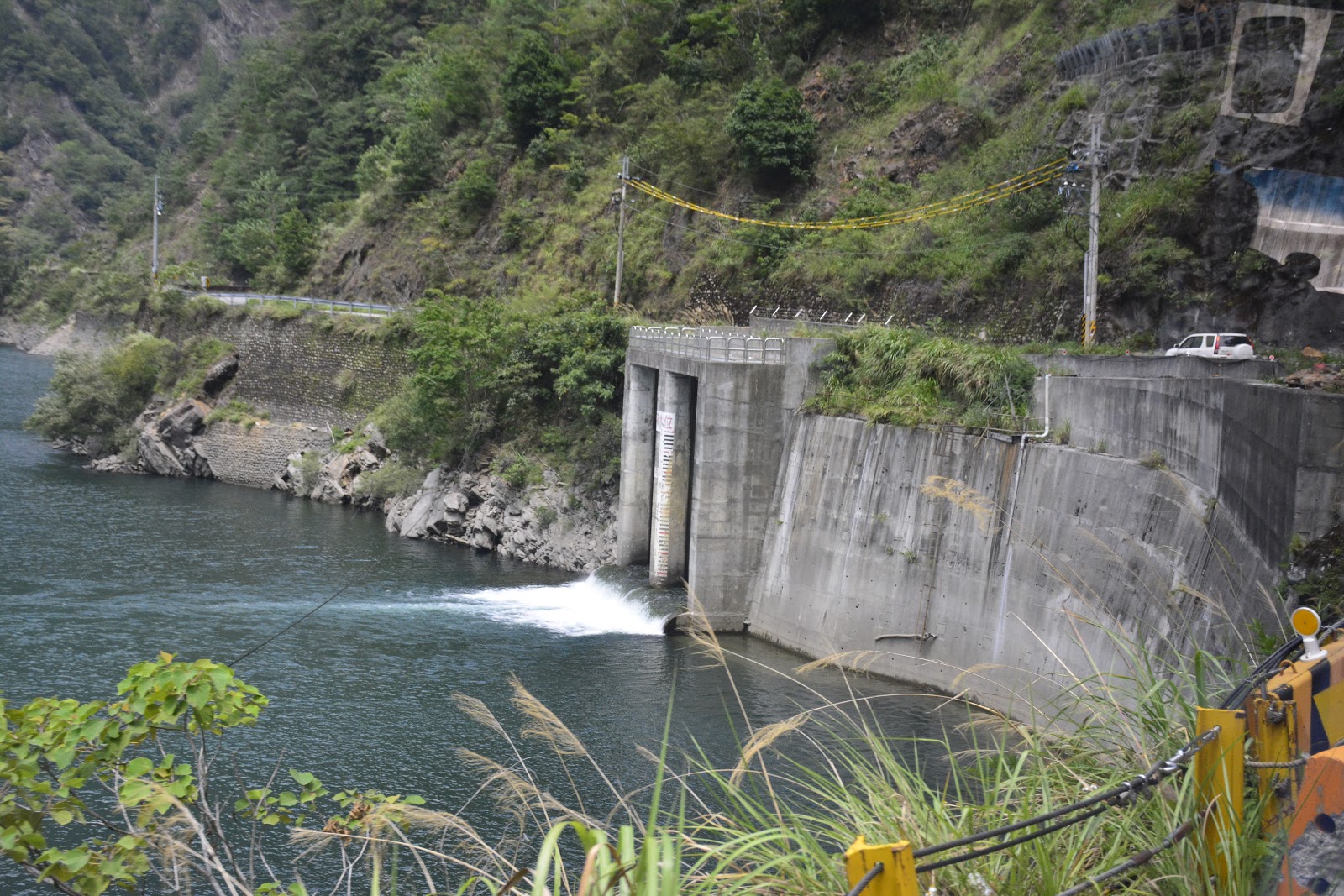

谷關水庫,水從這邊收集後進入谷關電廠發電

下回將寫青山電廠以及馬鞍壩的環境保護,也是這系列的最後一集,謝謝大家!
